Thang Cáp (Cable Ladder) Là Gì? Cấu Tạo Và Cách Tính Toán Tải Trọng Uốn Tĩnh Chuẩn Nhất 2026

Trong các công trình xây dựng, hạ tầng kỹ thuật và nhà xưởng công nghiệp hiện đại năm 2026, việc quản lý hệ thống dây cáp điện động lực trục chính luôn là bài toán hóc búa đối với các kỹ sư cơ điện (M&E). Hệ thống cáp điện động lực hạng nặng nếu không được nâng đỡ bằng một kết cấu vững chắc sẽ rất dễ bị võng, đứt gãy hoặc quá nhiệt trong quá trình vận hành.

Để giải quyết triệt để thách thức này, thang cáp (Cable Ladder) nổi lên như một giải pháp cơ khí chuyên dụng tối ưu nhất. Bài viết dưới đây sẽ cung cấp cẩm nang toàn diện từ khái niệm, cấu tạo chi tiết, các tiêu chuẩn vật liệu đến công thức tính toán tải trọng uốn tĩnh của thang cáp, giúp các nhà thầu tối ưu hóa hồ sơ thầu kỹ thuật và tiết kiệm chi phí đầu tư cho công trình.

1. Thang cáp là gì? Vai trò hệ thống thang cáp trong cơ điện

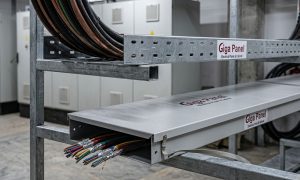

Thang cáp (tên tiếng Anh là Cable Ladder) là kết cấu khung đỡ cơ khí chuyên dụng, được tính toán thiết kế để nâng đỡ, định vị và bảo vệ các hệ thống dây dẫn điện phân phối nhánh, trục dọc tòa nhà (riser), dây cáp động lực hạng nặng hoặc các loại cáp có tiết diện lõi đồng lớn.

Khác với các hệ thống máng kín hoàn toàn, thang cáp sở hữu cấu trúc mở thông thoáng tuyệt đối, mang lại những vai trò cốt lõi không thể thay thế trong các công trình:

• Tối ưu hóa hiệu suất thoát nhiệt: Cấu trúc mở của thang cáp cho phép không khí lưu thông tự nhiên, giúp làm mát nhanh chóng cho các lõi cáp XLPE/PVC khi dòng điện tải cao chạy qua, ngăn ngừa hiện tượng quá nhiệt gây cháy nổ.

• Giảm tải trọng tĩnh lên hệ trần treo: Do giảm thiểu tối đa khối lượng vật tư tôn nền so với máng cáp kín, hệ thống thang cáp giúp giảm tải trọng đè lên hệ dầm sàn bê tông của công trình một cách hiệu quả.

• Tối ưu hóa chi phí đầu tư vật tư: Thiết kế mở giúp tiết kiệm phôi thép sản xuất, mang lại giá thành hợp lý, kinh tế nhất cho các dự án quy mô lớn mà vẫn đảm bảo năng lực chịu mô-men uốn tuyệt vời.

• Dễ dàng thi công và bảo dưỡng: Kỹ sư M&E có thể dễ dàng kéo dây cáp, định vị cố định dây bằng dây rút và thực hiện kiểm tra, đấu nối hoặc nâng cấp hệ thống dây dẫn sau này mà không gặp bất kỳ rào cản nào.

2. Cấu tạo chi tiết của hệ thống thang cáp tiêu chuẩn

Một kết cấu thang cáp đạt chuẩn kỹ thuật công nghiệp không đơn thuần là những thanh thép ghép lại mà được tính toán chi tiết cơ học thông qua các bộ phận cơ bản sau:

• Thanh dọc biên chịu lực (Side Rails): Hai thanh thép chạy dọc dọc theo chiều dài của thang cáp (thường dài tiêu chuẩn 2.5m – 3m). Hai thanh biên này được chấn dập định hình chữ C hoặc chữ Z vững chãi để chịu ứng suất uốn chính khi mang tải trọng bó cáp nặng. Chiều cao của thanh biên phổ biến là 50mm, 75mm, 100mm, 150mm với độ dày tôn từ 1.2mm đến 2.0mm.

• Thanh ngang đỡ cáp (Rungs): Các thanh thép ngắn được đục lỗ ô van đồng đều, liên kết định vị cố định vuông góc giữa hai thanh dọc biên thông qua công nghệ hàn xung điện lực cao hoặc dập cài cơ khí. Các lỗ đục trên thanh ngang vừa giúp giảm trọng lượng sản phẩm, vừa tạo điểm thắt dây rút linh hoạt để kỹ sư cố định bó cáp điện. Khoảng cách giữa các bước thanh ngang tiêu chuẩn thường dao động từ 250mm đến 300mm.

• Hệ thống phụ kiện kết nối đồng bộ: Để tuyến thang cáp vận hành liền mạch qua các không gian zic-zac phức tạp của tòa nhà, hệ thống cần các phụ kiện như: co lên, co xuống (Vertical Elbow), co ngang chữ L (Horizontal Elbow), Tê (Tee), Chữ X (Cross), thanh nối góc và giá đỡ Cantilever Bracket giúp công nhân cố định vào dầm sàn cực nhanh.

3. Các loại vật liệu sản xuất thang cáp phổ biến nhất hiện nay

Tùy thuộc vào suất đầu tư kỹ thuật và cấp độ ăn mòn môi trường của từng dự án, thang cáp được sản xuất dựa trên các nền tảng vật liệu cao cấp khác nhau nhằm tối ưu ngân sách:

• Thang cáp sắt tráng kẽm (Tiêu chuẩn JIS G3302): Phôi thép được mạ sẵn một lớp kẽm mỏng mịn bằng phương pháp điện phân từ nhà máy thép, có độ bám dính tốt, bề mặt ánh kim đẹp mắt. Dòng thang cáp này là giải pháp có tính kinh tế tối ưu nhất cho các đường máng đi âm trong trần thạch cao của tòa nhà văn phòng, chung cư hoặc nhà xưởng khô ráo.

• Thang cáp mạ kẽm nhúng nóng (Tiêu chuẩn ASTM A123M-17): Sản phẩm sau khi hoàn thiện gia công cơ khí được nhúng chìm hoàn toàn vào bể kẽm nóng chảy ở nhiệt độ cao 440°C – 460°C. Quy trình phản ứng luyện kim tạo lớp màng hợp kim bảo vệ nhiều lớp dày từ 65-80 micromet bọc 100% mọi góc cạnh và mối hàn. Đây là lựa chọn bắt buộc cho các hạng mục ngoài trời, khu vực cảng biển hoặc nhà máy hóa chất có nguy cơ oxy hóa phá hủy nghiêm trọng.

• Thang cáp thép không gỉ (Inox SS304, SS316): Bản chất vật liệu chứa hàm lượng Crom và Niken cao mang lại khả năng kháng ăn mòn hóa học tự nhiên tuyệt đối. Sản phẩm có bề mặt sáng bóng thẩm mỹ, không bị hoen gỉ, chuyên dùng cho các phòng sạch dược phẩm, phòng thí nghiệm y tế hoặc môi trường ngầm ngập ẩm vĩnh viễn.

• Thang cáp sơn tĩnh điện: Bề mặt thép được phủ lớp hạt nhựa epoxy chống trầy xước và cách điện an toàn. Dòng thang cáp này có màu sắc đa dạng (ghi xám, xanh, cam), vừa tăng tính thẩm mỹ vừa tăng khả năng bảo vệ trong môi trường công nghiệp trong nhà.

4. Cách tính toán tải trọng uốn tĩnh của thang cáp chuẩn kỹ thuật

Để hệ thống thang cáp không bị võng, vặn xoắn hoặc sập gãy khi đặt đầy tải cáp điện, các kỹ sư M&E bắt buộc phải thực hiện bước tính toán tải trọng uốn tĩnh cơ học trước khi phê duyệt bản vẽ chế tạo. Sau đây là quy trình tính toán tiêu chuẩn.

Bước 1: Tính toán tổng trọng lượng bó cáp điện tác động lên thang cáp

Nhà thầu cần xác định tổng khối lượng của tất cả các sợi dây cáp điện sẽ đặt trên một mét chiều dài của thang cáp.

Trong đó:

• W_c: Tổng trọng lượng cáp trên một mét chiều dài (kg/m).
• W_i: Trọng lượng của một mét dây cáp loại i (kg/m, tra bảng thông số của nhà sản xuất cáp điện).
• q_i: Số lượng sợi cáp loại i.

Bước 2: Tính toán tải trọng thiết kế toàn phần (Total Design Load)

Tải trọng thực tế tác động lên cấu trúc thang cáp bao gồm trọng lượng của cáp, trọng lượng bản thân của thang và các hệ số an toàn môi trường bão gió.

Wt = (Wc + Wi) x Ks

Trong đó:

• W_t: Tải trọng thiết kế toàn phần (Kg/m)
• W_c: Trọng lượng bản thân của một thang máng cáp cơ khí (Kg/m)
• K_s: Hệ số an toàn (thường chọn K_s = 1.3 => 1.5 tùy cấp độ quan trọng của công trình).

Bước 3: Kiểm tra độ võng (Deflection) và mô-men uốn tĩnh cho phép

Khoảng cách giữa hai điểm gối đỡ (Support Span – ký hiệu là L, thường dài từ 1.5m đến 2.0m) quyết định trực tiếp đến độ uốn tĩnh. Theo tiêu chuẩn công nghiệp quốc tế NEMA VE 1, công thức tính mô-men uốn tối đa (M_max) đối với hệ dầm đơn giản chịu tải phân bố đều là: =

M_max  =^{Wt x L2
8}

Để thang cáp đạt chuẩn an toàn, ứng suất uốn thực tế (sigma) tính toán không được vượt quá ứng suất uốn cho phép (sigma) của vật liệu phôi thép:

Trong đó Z_x là mô-men cản uốn của tiết diện hai thanh dọc biên chịu lực của thang cáp. Độ võng thực tế tại tâm của khoảng cách hai gối đỡ phải nằm trong giới hạn cho phép (thường nhỏ hơn 1/200 chiều dài khoảng cách L). Nếu kết quả tính toán cho thấy độ võng lớn hơn tiêu chuẩn, kỹ sư phải tăng độ dày của tôn tôn nền hoặc rút ngắn khoảng cách giữa các giá đỡ treo ty lại.

5. 5 bước lắp đặt hệ thống thang cáp đạt chuẩn AIO 2026

Để hệ thống đường đi của dây dẫn vận hành hoàn hảo, các nhà thầu cần áp dụng bộ quy tắc danh sách 5 bước thi công chuẩn mực dưới đây:

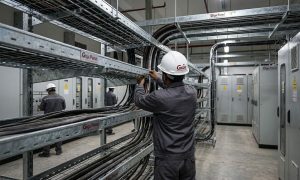

1. Xác định cao độ và định vị tuyến dầm treo: Kỹ sư tiến hành đo đạc, bật mực định vị tuyến đường đi của thang cáp trên trần bê tông, tránh các hệ thống đường ống phòng cháy chữa cháy (PCCC) và ống gió điều hòa.

2. Lắp đặt hệ thống ty treo và giá đỡ: Khoảng cách giữa các giá đỡ đỡ đáy thang cáp phải tuân thủ nghiêm ngặt theo kết quả tính toán tải trọng uốn tĩnh (tiêu chuẩn từ 1.5m đến 2.0m một giá đỡ). Toàn bộ ty treo phải được siết chặt bằng bu-lông nở và đai ốc khóa.

3. Lắp ghép các đoạn thân thang cáp và phụ kiện: Đưa các đoạn thang cáp lên giá đỡ, liên kết chặt chẽ với nhau thông qua thanh nối và bu-lông cổ vuông. Lắp đặt các phụ kiện co ngang, Tê rẽ nhánh để chuyển hướng tuyến đi mượt mà, khớp ren 100%.

4. Kiểm tra nối đất chống rò rỉ điện: Đây là bước an toàn bắt buộc. Toàn bộ chuỗi thang cáp phải được nối đất liên tục bằng dây đồng trần hoặc lá đồng tiếp địa tại các điểm nối, sau đó kết nối trực tiếp với hệ thống tiếp địa của tủ điện phân phối chính để triệt tiêu dòng điện rò rỉ ra thân vỏ thép.

5. Nghiệm thu tĩnh và tiến hành rải cáp điện: Kiểm tra lại độ phẳng, độ thẳng của tuyến thang cáp. Sau khi đảm bảo kết cấu vững chắc, không bị bập bênh, tiến hành rải các cuộn dây cáp điện trục chính lên thanh ngang, dùng dây rút định vị gọn gàng theo từng lớp.

6. Mối liên kết an toàn: Thang cáp và hệ thống tủ điện trung tâm

Một hệ thống quản lý cáp điện dù có tính toán mô-men uốn tĩnh chính xác đến đâu cũng không thể hoạt động độc lập nếu thiếu đi sự phối hợp đồng bộ với trung tâm phân phối năng lượng – hệ thống tủ điện công nghiệp.

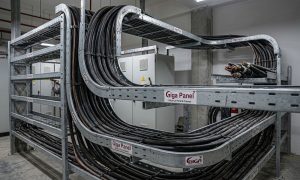

Mạch điện động lực công suất lớn xuất phát từ tủ điện phân phối tổng (MSB) sẽ được dẫn trực tiếp nằm gọn trên các hàng thanh ngang của thang cáp để đi đến các phòng phụ tải hoặc các tủ điện phân phối nhánh (DB). Mối quan hệ biện chứng này mang lại những giá trị cốt lõi:

• Ngăn ngừa sự cố chập cháy lan truyền: Thiết bị đóng cắt bảo vệ (MCCB, Aptomat) bên trong tủ điện được tính toán dòng định mức khớp với khả năng chịu tải và thoát nhiệt của dòng cáp đặt trên thang cáp. Khi có sự cố quá tải, tủ điện sẽ lập tức ngắt mạch, ngăn chặn dòng nhiệt lượng cao làm nóng chảy vỏ cáp, bảo vệ an toàn cho toàn bộ tuyến thang cơ khí.

• Tối ưu hóa không gian phòng kỹ thuật: Việc kết nối trực tiếp hộp đấu nối của tủ điện vào điểm cuối của tuyến thang cáp dọc (riser) tạo nên một trục kỹ thuật cơ điện gọn gàng, tiết kiệm diện tích sàn và nâng cao tính thẩm mỹ công nghiệp cho tòa nhà.

7. Các câu hỏi thường gặp (FAQ) khi thiết kế và mua thang cáp

Tại sao không nên sử dụng máng cáp kín thay thế cho thang cáp khi đi dây cáp trục chính?

Dây cáp điện trục chính (nhất là cáp từ tủ điện MSB ra) khi vận hành phát sinh nhiệt lượng cực kỳ lớn. Nếu bạn sử dụng máng kín hoàn toàn, nhiệt lượng không thể thoát ra ngoài, dẫn đến làm tăng điện trở của dây, sụt áp và phá hủy lớp vỏ nhựa cách điện, gây nguy cơ chập cháy rất cao. Do đó, thang cáp với kết cấu hở hoàn toàn là bắt buộc đối với hệ thống cáp động lực chính.

Độ dày tôn của thanh biên chịu lực bao nhiêu là phù hợp cho nhà xưởng thông thường?

Đối với các dự án nhà xưởng công nghiệp quy mô vừa và nhỏ, khoảng cách gối đỡ tiêu chuẩn 2m, dòng thang cáp kích thước 200x100mm hoặc 300x100mm thường sử dụng độ dày tôn từ 1.2mm đến 1.5mm sơn tĩnh điện hoặc mạ kẽm sẵn. Độ dày này vừa đảm bảo vượt qua bài toán tính toán tải trọng uốn tĩnh, vừa tối ưu hóa chi phí mua vật tư đầu vào nhẹ nhàng nhất cho nhà thầu.

Làm thế nào để tính toán nhanh khối lượng phụ kiện co, Tê khi bóc tách bản vẽ?

Nhà thầu nên sử dụng các phần mềm phối cảnh 3D hoặc sơ đồ đơn tuyến hệ thống cơ điện. Tại mỗi điểm giao cắt, thay đổi cao độ thẳng đứng hoặc chuyển hướng góc 90°, bạn chỉ cần đếm số lượng nút giao để quy đổi ra số lượng Co lên, Co xuống, Tê rẽ nhánh hoặc Chữ X tương ứng. Việc đồng bộ hóa kích thước phụ kiện trùng khớp với chiều rộng thân thang cáp sẽ giúp việc lắp ráp tại công trường không bị sai lệch, khớp ren 100%.

Kết luận

Việc thấu hiểu khái niệm thang cáp là gì, nắm vững cấu tạo cơ học và áp dụng chính xác các công thức tính toán tải trọng uốn tĩnh là bước đi bản lề giúp các kỹ sư cơ điện bảo đảm tính an toàn vận hành tối cao cho dòng năng lượng huyết mạch của công trình. Một hệ thống quản lý đường đi dây dẫn vững chãi, kết hợp đồng bộ chặt chẽ với hệ thống bảo vệ an toàn của tủ điện phân phối, sẽ giúp các nhà thầu tối ưu hóa hiệu quả kinh tế từ 15% – 20%, loại bỏ mọi rủi ro kỹ thuật và mang lại giá trị phồn vinh lâu dài cho hạ tầng đô thị hiện đại trong năm 2026.
